웹 브라우저의 동작 방식

웹 브라우저란?

  • 웹 브라우저는 인터넷 상에서 www(word wide web)의 정보(웹 페이지, 이미지, 비디오 등의 콘텐츠)에 접근하여 사용자의 화면에 표현 하기 위해 사용되는 응용 프로그램이다. 크롬, 사파리, 파이어폭스 등이 대표적인 서비스이다.

웹 브라우저의 역할

  • 웹 브라우저는 여러 기능이 있지만, 핵심 역할은 아래 두 가지로 요약 할 수 있다.
    1. 웹 페이지 실행에 필요한 자원(resource)들을 서버에 요청(request)하고 문서 형태로 응답(response) 받는 클라이언트<->서버 간의 통신.
    2. 응답 받는 자원(HTML, CSS, js 등)을 화면에 표현(rendering).

웹 브라우저의 구조

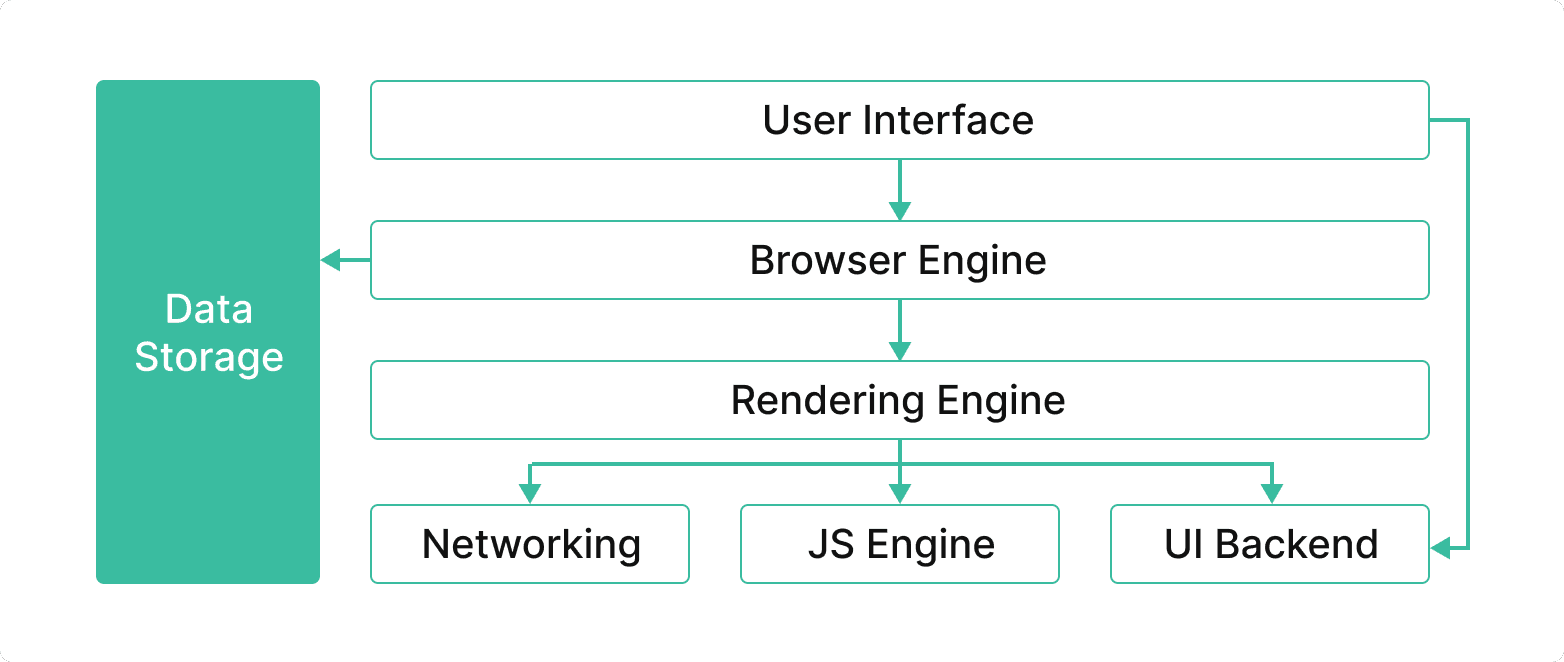

웹 브라우저 구조도
  • UI(User interface)
    • 사용자가 브라우저와 상호 작용하는 요소들을 표현하는 웹 브라우저의 요소.
    • 뒤로 가기, 앞으로 가기, 새로 고침, 즐겨찾기 버튼 등을 말함.
  • Browser Engine - Data Storage
    • UI와 Rendering Engine의 매개체 역할.
    • 사용자가 UI로 상호 작용한 입력을 Rendering Engine으로 전달하는 기능을 수행.
  • Data Storage
    • 사용자 편의성을 위한 데이터들이 보관되는 저장소.
    • localStorage, cache, cookie, bookmark 등 브라우저의 상태를 저장 / 관리하기 위해 사용됨.
  • Rendering Engine
    • 웹 서버로 수신받은 자원(HTML, CSS, js)을 분석하여 화면에 표현하는 기능을 수행.
    • 브라우저별 엔진
      • Firefox & other Mozilla browsers: Gecko
      • Chrome & Opera 15+: Blink
      • Chrome (iPhone) & Safari: Webkit
  • Networking
    • 브라우저에서 발생하는 통신을 처리를 담당.
  • JS Engine
    • javascript code를 파싱, 분석하여 실행.
  • UI Backend
    • Rendering Engine이 분석한 Render Tree를 브라우저에 그리는 역할.
    • select, input과 같은 기본적인 위젯을 그리는 역할.

웹 브라우저의 동작 순서

웹 브라우저 동작 순서

  • 웹 브라우저의 동작 순서는 크게 서버와 통신 과정과 수신 받은 자원을 화면에 표현하는 랜더링 과정 나뉘어 진다.

  • 클라이언트 <-> 서버 통신 과정

    1. 유저가 브라우저의 주소창에 URL 입력.
    2. URL을 IP 주소 형태로 변환 작업 진행. a. 브라우저에서 local hosts file과 브라우저 cache에 입력 된 URL이 존재하는지 검사 진행 후, 존재 한다면 cache에 있는 해당 URL의 IP를 전달 받음. b. 존재하지 않는다면, DNS(Domain Name System) 서버에 요청하여 URL 주소 중 도메인에 해당하는 IP 주소 검색 후 사용자가 입력한 URL 정보와 함께 전달 받음.
    3. 전달 받은 IP 주소에 해당하는 서버에 자원을 요청. a. router를 통해 경로를 찾고, ARP를 이용해 IP 주소를 MAC 주소로 변경. b. 대상 서버와 TCP 통신을 위해 socket을 엶. (https의 경우 handshake) c. 연결 완료 후, 자원을 요청. (이때 사용되는 프로토콜이 http, https) d. 서버는 브라우저에 자원을 송신.

  • 랜더링 과정.

    1. 파서가 HTML 파일 파싱을 하며 DOM Tree를 빌드.
      • HTML 파일을 한 줄 씩 읽으면서 진행되며, 파싱 도중 script tag를 만나면 아래 과정을 따른다.
        • javascript code를 실행하기 위해 DOM 생성 프로세스를 중지하고 javascript engine으로 제어 권한을 양도.
        • 제어 권한을 넘겨 받은 javascript engine은 script tag 내의 javascript code or file을 로드하고 파싱하여 실행.
        • javascript 실행 완료 후 다시 HTML 파서로 제어 권한을 양도해 브라우저가 중지했던 시점부터 DOM 생성 재개.
      • 파싱 도중 link tag 만나면 CSS 파싱 작업을 진행하고 완료 후, 다시 HTML 파싱을 진행.
    2. 파서가 CSS 파일 파싱을 하며 CSSOM(CSS Object Model) Tree를 빌드.
    3. DOM, CSSOM을 결합하여 Render Tree를 형성.
    4. UI Backend에서 reflow & repaint를 통해 화면을 그리게 됨.

Key Point

  • 위 랜더링 과정에서 보면 알 수 있듯이, 브라우저는 동기적(Synchronuous)으로 HTML, CSS, javascript를 처리한다. 때문에 script tag의 위치에 따라 blocking이 발생 하여 DOM 생성에 지연을 줄 수 있다. 이런 이유로 HTML body 요소의 가장 아래에 javascript를 위치 시켜 지연을 줄이는 방식을 일반적으로 이용한다. 또한, 따른 부가적인 효과로 DOM이 완성되지 않은 상태에서 javascript가 DOM을 조작하여 발생하는 에러를 방지 할 수도 있다. 관련 포스트 링크 - script를 로드하는 세 가지 방법(async, defer)
